永不松动螺母(hard-lock)的原理


        自从1550年发明了螺丝螺母这种紧固件之后,人们就一直在探索着防松动的技术,很多很多的事故都是因为一颗小小的螺丝松了掉了导致的。


        人类是为了螺丝螺母的防松动费尽周折,在各种脑洞大开之后逐渐形成了三种比较成熟的防松方法:摩擦防松、机械防松和永久防松。


        这三种防松方法都有个各自的优劣,其中永久防松是不可拆卸防松,摩擦、机械防松是可拆卸防松。


        常见的机械防松方法有止动垫圈、开口销等等。常见的摩擦防松一般是利用垫圈、自锁、双螺母等等。


        这几种防松方法是比较常见的,而且应用都很广泛,正常情况下一个紧固件会用其中的一种防松方法,而且这种防松模式一目了然。但是,但是有一个特例也就是标题中提到的hard-lock螺母,一般人还真说不清它是用的机械防松还是摩擦防松的方法。不多上直接上图纸


        在螺栓螺母连接中,防松是一个很重要的话题。由于螺栓连接不可能只是承受静态载荷,往往是承受复杂的交变载荷、剪切载荷等,这样就需要考虑螺栓的防松。


        各家企业在防松方面都有研究,前段时间网络上出现日本hardlock防松螺母引起了轩然大波,全球铁路上的很多防松螺母都是用到这个产品,中国高铁技术发展很快,像一些基础的零件还是要需要进口。


        另外,防松效果比较好的一种垫圈叫NORD-LOCK,垫圈由两片组成,供货时一般把两片用胶水粘结在一起,垫圈的硬度比较高,往往比螺栓螺母的硬度还要高,垫圈与螺栓螺母接触的一面会嵌入到螺栓螺母中,这样垫圈和螺栓螺母之间就不会产生转动的可能。


        现在已经发展了螺栓螺母的NORD LOCK 类型,就是螺栓螺母本身会加工成带齿的一部分,另一部仍然与垫圈一致。垫圈的硬度非常高,能够与最高12.9级的螺栓使用,如10.9级的螺栓硬度范围为320-380HV,而高垫圈的硬度是HV465以上。


Hard-lock防松螺母

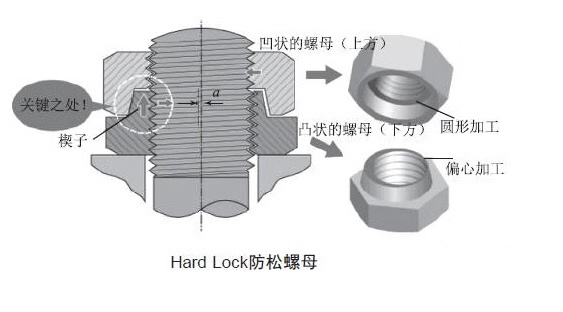

        日本Hard-lock防松螺母结合双螺母和凹凸螺母的防松原理并加以改进。上方螺母是凹螺母,按照标准螺母方法加工,不偏离中心。下方螺母是凸螺母,加工时中心稍许偏离中心,形成在缝隙间打入楔子的功效,防止螺纹松动。在下螺母偏心的情况下,上螺母对下螺母进行压紧,增大压紧力。在振动情况下即使螺母出现横向错动,上螺母在任何方向依然对下螺母进行压紧。号称永不松动!

永不松动螺母(hard-lock)的原理
